Артикул:
GN-9285
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), CC-Link IE Field Server |
| Протокол обмена | CC-Link IE Field |
| Тип станции | Интеллектуальное устройство (Intelligent Device Station) |
| Количество модулей расширения | не более 63 модулей |
|
Объём данных модулей расширения |
не более 128 байт на модуль расширения |
| Объём данных (RX / RY) | 256 байт |
| Объём данных (RWr / RWw) | 1024 байт |
| Тип кабеля | Экранированный медный кабель (CAT.5e) |
| Топология сети | Звезда / Шина / Кольцо / Смешанная |
| Количество ведомых устройств | не более 120 устройств в одной сети |
| Стандарт Ethernet | IEEE 802.3ab (1000Base-T) |
| Коннектор | RJ-45, 2 коннектора |
| Последовательный порт |
RS-232 для Modbus RTU, сервисных функций или панели оператора |
|
Настройки последовательного порта (фиксированные) |
Адрес: 1; Скорость передачи данных: 115200 бод; Количество бит данных: 8; Контроль чётности: Нет (None); Количество стоповых бит: 1 |
| Индикация | 6 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 140 мА при 24 В DC |

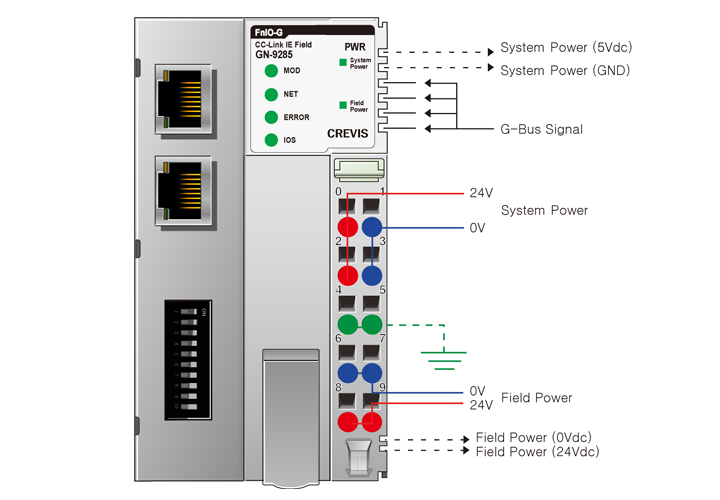

| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 30 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.) |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 165 г |
| Габариты модуля | 54 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Адаптер Crevis GN-9285, Серия G.pdf / PDF 1.00MB
1/1
—
Серия
Серия G
Тип модуля
Сетевой адаптер
Тип разъема
2 x RJ-45
Горячая замена
?
Hot backup
Не поддерживается
Количество подключаемых модулей
до 63 модулей
Протокол
CC-Link
Резервирование
Не поддерживается
