Артикул:
GN-9284
Характеристики интерфейса
| Тип адаптера |
Ведомое устройство (Slave), CC-Link IE Field Basic Server |
| Протокол обмена |
CC-Link IE Field Basic, SLMP |
| Дополнительные протоколы обмена |
Modbus TCP/UDP, HTTP, DHCP, 10 TCP соединений |
| Номер порта |
61450 - для циклических данных (CyclicData) 61451 - для поиска устройств (NodeSearch) |
| Количество модулей расширения | не более 32 модулей |
| Количество занятых станций | не более 4 станций |
| Объём данных (RX, RY) | не более 32 байт на станцию |
| Объём данных (RWr, RWw) |
не более 256 байт на станцию |
| Точки связи (RX, RY) | не более 64 точек связи на станцию |
| Точки связи (RWr, RWw) |
не более 32 точек связи на станцию |
| Длина линии связи | до 100 м от Ethernet концентратора (Hub/Switch), витая пара CAT5 UTP/STP |
| Количество ведомых устройств | ограничено спецификацией протокола Ethernet |
| Скорость передачи данных | 10/100 Мб/с, автоматическое согласование скорости передачи, полный дуплекс |
| Коннектор | RJ-45, 2 коннектора |
| Настройка IP-адреса |
Через DIP-переключатели, через DHCP/BOOTP или с помощью утилиты IOGuidePro |
| Диапазон IP-адресов |
xxx.xxx.xxx.1 ~ 253 (доступный диапазон адресов) xxx.xxx.xxx.254 ~ 255 (зарезервировано для IAP функций) |
| Режим IAP (сервисный) |
Включается при положении DIP-переключателей 254 или 255 |
| Последовательный порт |
RS-232 для Modbus RTU, сервисных функций или панели оператора |
|
Настройки последовательного порта (фиксированные) |
Адрес: 1; Скорость передачи данных: 115200 бод; Количество бит данных: 8; Контроль чётности: Нет (None); Количество стоповых бит: 1 |
| Индикация | 6 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 70 мА при 24 В DC |

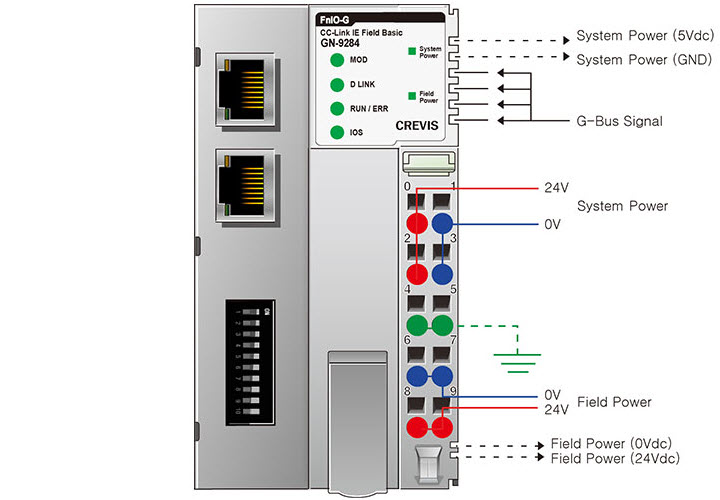

| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 30 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.) |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 162 г |
| Габариты модуля | 54 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
1/1
—
Серия
Серия G
Тип модуля
Сетевой адаптер
Ток потребления, мА
70
Тип разъема
2 x RJ-45
Горячая замена
?
Hot backup
Не поддерживается
Количество подключаемых модулей
до 32 модулей
Протокол
CC-Link
Резервирование
Не поддерживается
