Артикул:
GN-9211
| Основные характеристики | |
| Модель | GN-9211 |
| Тип адаптера | Только Slave, группа 2 |
| Макс. количество модулей расширения | 32 модуля |
| Размер данных ввода/вывода | Макс. 32 байта |
| Максимальная длина сегмента | 100 м при скорости передачи 500 Кбит/с |
| 250 м при скорости передачи 250 Кбит/с | |
| 500 м при скорости передачи 125 Кбит/с | |
| Макс. число узлов сети | 64 узла |
| Скорость передачи данных | 125 Кбит/с (макс. длина сегмента 500 м) |
| 250 Кбит/с (макс. длина сегмента 250 м) | |
| 500 Кбит/с (макс. длина сегмента 100 м) | |
| Формат сообщений | Poll, Bit-Strobe, Cyclic, COS |
| Задание MAC-адреса узла | DIP-переключатель |
| Подключение терминального резистора | DIP-переключатель |

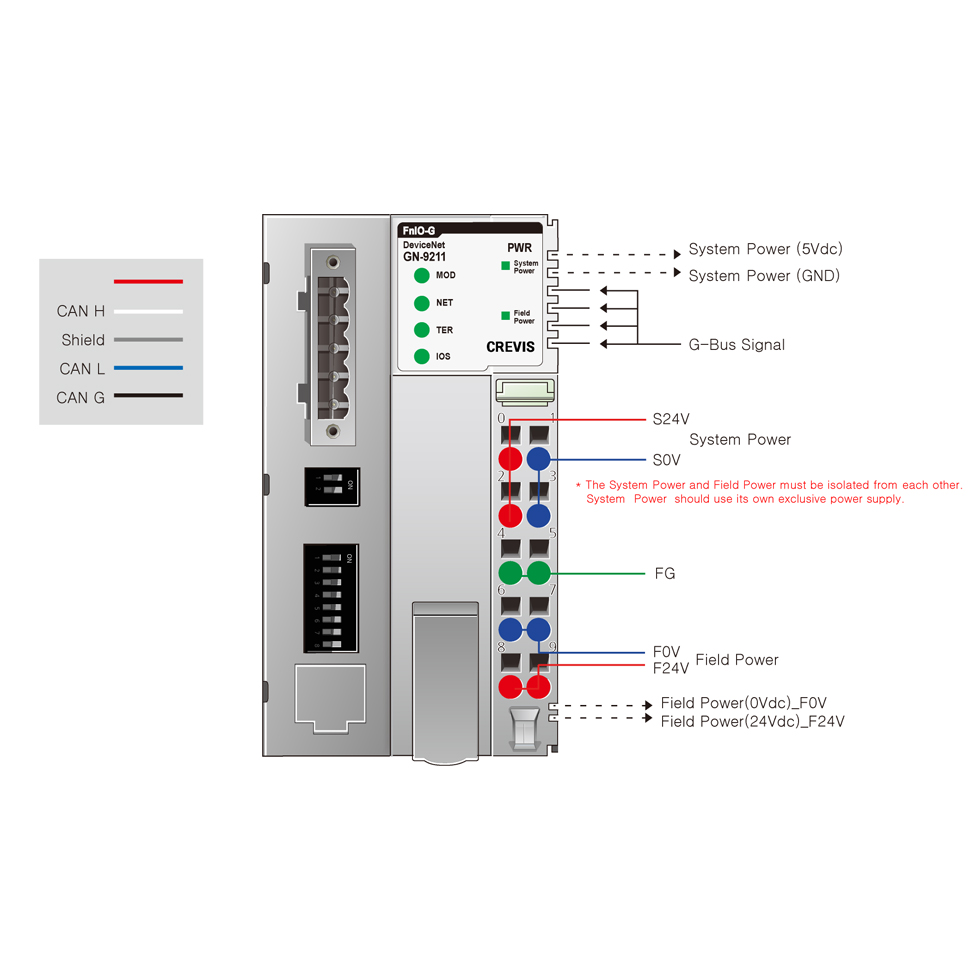

| Интерфейсный разъем | 5-контактный, открытого типа |
| Другие последовательные интерфейсы | RS232 для связи по MODBUS/RTU, подключения панели HMI или связи с IOGuide |
| Конфигурация последовательного интерфейса (RS232) | Число узлов: 1 (фиксированный) |
| Скорость передачи: 115200 (фиксированная) | |
| Битность данных: 8 (фиксированная) | |
| Контроль четности: Без контроля (фиксировано) | |
| Стоповый бит: 1 (фиксировано) | |
| Индикация | 6 светодиодов статуса |
| 1 зеленый/красный, статус модуля (MOD) | |
| 1 зеленый/красный, статус сети (NET) | |
| 1 зеленый, статус терминального резистора (TER) | |
| 1 зеленый/красный, статус модулей расширения (IOS) | |
| 1 зеленый, статус системного питания | |
| 1 зеленый, статус полевого питания | |
| Положение модуля в корзине | Крайнее левое (начало шины G-Bus) |
| Порог обнаружения полевого питания | ~14 В DC |
| Общие характеристики | |
| Системное питание | Номинальное напряжение: 24 В DC |
| Диапазон напряжений: 15~30 В DC | |
| Защиты: Защита от превышения тока (уставка 1.5A) | |
| Защита от неправильной полярности | |
| Потребление от источника питания | Макс. 70 мА при 24 В DC |
| Ток системной шины | 1.5 A при 5.0 В DC (при температурах окружающей среды 60℃ ~ 70℃ ток снижен до 0.8 А) |
| Гальваническая изоляция | Системное питание к логике: Нет |
| Системное питание к драйверу вводов/выводов: Да | |
| Полевое питание | Номинальное напряжение: 24 В DC (макс. 30 В DC) |
| *В зависимости от типов модулей расширения полевое питание может быть другого напряжения. | |
| Макс. ток контактов полевой шины | 10 А DC |
| Сечение провода | Макс. 2.0 мм2(AWG 14) |
| Масса | 154 г. |
| Габариты (Ш х В х Г) | 54 х 99 х 70 мм |
| Параметры окружающей среды | |
| Рабочая температура | -40…+60 град.С: Номинальное потребление корзины 1.5A. |
| +60…+70 град.С: Потребление корзины снижено до 0.8A. | |
| Рекомендуемая рабочая температура | -20…+60 град.С |
| Температура хранения | -40…+85 град.С |
| Относительная влажность | 5%~90% без конденсации |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 : 2008 / 15 g, 11 мс |
| Вибростойкость | IEC 60068-2-6, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2: 2019 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | ТР ТС 004/2011, 020/2011 |
