Артикул:
M3808
Характеристики входов
| Количество каналов | 8 каналов | ||||||||||||||||||||||||||||||||||||||||||||||||
| Индикация |
8 зелёных индикаторов статуса канала, 1 зелёный индикатор статуса входа температурной коррекции (CJ) |
||||||||||||||||||||||||||||||||||||||||||||||||
| Тип входного сигнала |
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностика |
Обрыв датчика или выход за пределы диапазона, индикатор соотв. канала не горит и значение соотв. канала равно 0x8000 (-32768) Подключен внешний CJ: индикатор CJ горит зелёным Не подключен внешний CJ: индикатор CJ не горит |
||||||||||||||||||||||||||||||||||||||||||||||||

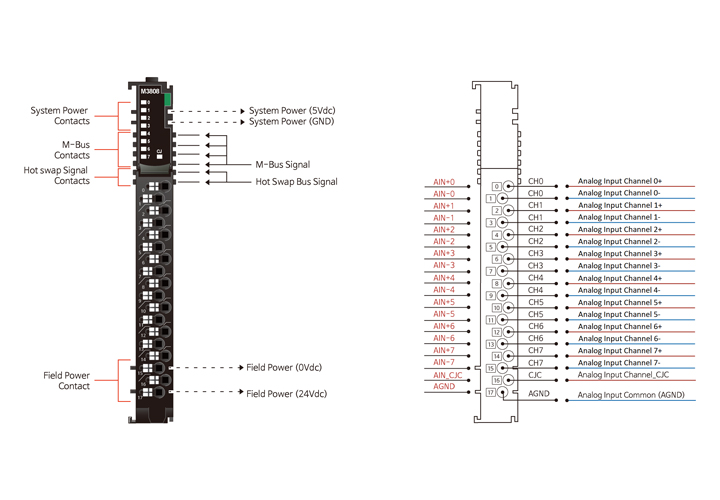

| Схема подключения | 2-проводная | ||||||||||||||||||||||||||||||||||||||||||||||||
| Время преобразования | не более 50 мс / все каналы | ||||||||||||||||||||||||||||||||||||||||||||||||
| Формат данных | 16-битное целое число (значение температуры / напряжения) | ||||||||||||||||||||||||||||||||||||||||||||||||
| Погрешность модуля |
Рекомен. диапазон: ±1.5 °C от рекомендованной шкалы при 25 °C ±3.5 °C от рекомендованной шкалы при -40 C°, 60 C° |
||||||||||||||||||||||||||||||||||||||||||||||||
| Компенсация холодного спая |
Внутренняя (TMP275AIDGKR): -40 C° ~ 125 C° Внешняя (PT100): -45 C° ~ 95 C° |
||||||||||||||||||||||||||||||||||||||||||||||||
| Калибровка | Не требуется | ||||||||||||||||||||||||||||||||||||||||||||||||
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 150 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение |
Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
1/1
—
Серия
Серия M
Тип модуля
Аналоговый ввод
Количество каналов
8
Поддерживаемые НСХ
Тип 1uV, Тип 2uV, Тип B, Тип C, Тип D,10uV, Тип E, Тип J, Тип K, Тип L, Тип N, Тип R, Тип S, Тип T, Тип U
Ток потребления, мА
120
Тип разъема
RTB 18
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
Другое
