Артикул:
M3708
Характеристики входов
| Количество каналов | 8 каналов | ||||||||||||||||||||||||||||
| Индикация | 8 зелёных индикаторов статуса канала | ||||||||||||||||||||||||||||
| Тип входного сигнала |
|
||||||||||||||||||||||||||||
| Диагностика |
Обрыв датчика или выход за пределы диапазона: индикатор соотв. канала не горит и значение соотв. канала равно 0x8000 (-32768) |
||||||||||||||||||||||||||||
| Ток возбуждения | Около 1 мА | ||||||||||||||||||||||||||||

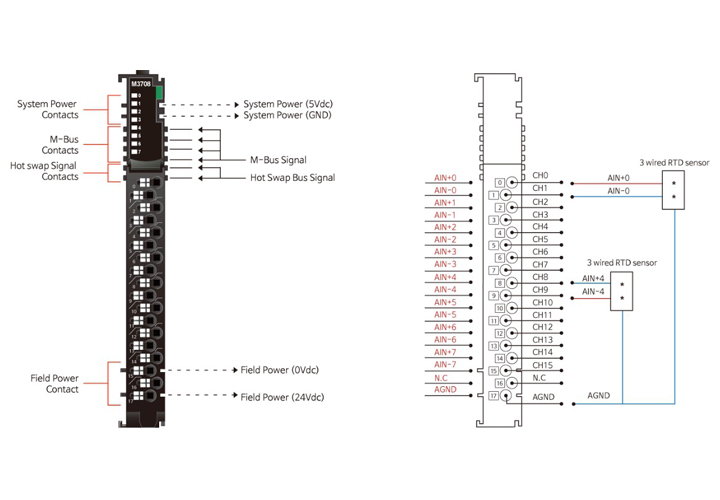

| Схема подключения | 3-проводная | ||||||||||||||||||||||||||||
| Время преобразования | не более 280 мс / все каналы | ||||||||||||||||||||||||||||
| Формат данных | 16-битное целое число (значение температуры / сопротивления) | ||||||||||||||||||||||||||||
| Погрешность модуля |
±0.1% от полной шкалы при 25 °C ±0.3% от полной шкалы при -25 °C, 60 °C |
||||||||||||||||||||||||||||
| Разрешение данных |
RTD: ±0.1 °C/°F, Сопротивление: 100 мОм/бит, 10 мОм/бит, 20 мОм/бит, 50 мОм/бит |
||||||||||||||||||||||||||||
| Калибровка | Не требуется |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 130 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение |
Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
1/1
—
Серия
Серия M
Тип модуля
Аналоговый ввод
Количество каналов
8
Поддерживаемые НСХ
PT100, JPT100, JPT1000, JPT200, JPT50, JPT500, NI100, NI1000, NI1000LG, NI120, NI200, NI500, PT1000, PT200, PT500, Pt50
Ток потребления, мА
130
Тип разъема
RTB 18
Тип подключения
3-проводное
Горячая замена
?
Hot backup
Поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
Другое
